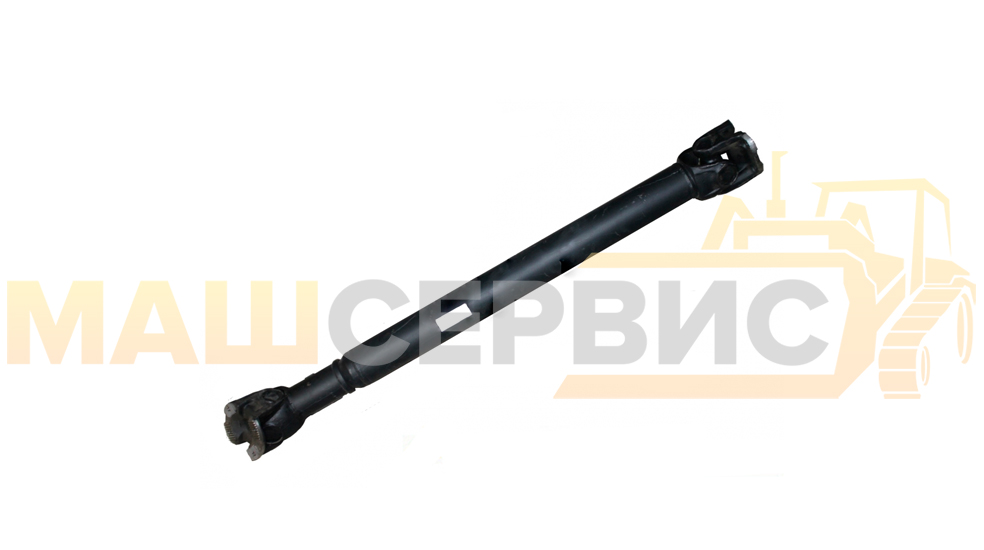

Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03
В продаже вал карданный с кпп на средний мост l=1703+60 мм. (урал-63685) (аз урал) 5440-2201010-03, заказать товар вы можете наиболее быстрым способом на сайте компании «Машсервис», например, с помощью оформления онлайн заказа. Запчасть 5440-2201010-03 по выгодной цене от 21 169 руб. мы отгрузим в любой населенный пункт России и страны СНГ, на детали и комплектующие для спецтехники имеется гарантия производителя.
Техника: Урал
Вал карданный 5440-2201010-03 входит в комплектацию трансмиссии большегрузных самосвалов Урал-63685 с двигателем ЯМЗ-7601 (привод среднего моста) колесная формула 6х4 и седельных тягачей МАЗ-5440, МАЗ-54401, МАЗ-544008 (привод заднего моста с колесным редуктором).
Назначение и конструкция 5440-2201010-03
Служит для передачи вращения от механизма распределения мощности (раздаточной коробки – РК) исполнительному механизму (редуктор моста). Состоит из тонкостенной трубы с приваренной шлицевой втулкой и двух карданных шарниров.
Карданные шарниры обеспечивают передачу вращения при изменяемых углах между осями валов механизмов. Каждый шарнир состоит из двух, расположенных взаимно перпендикулярно, вилок, соединенных крестовиной. На шипы крестовины напрессовываются игольчатые подшипники. Вилка одного шарнира наваривается на конец трубы. Вторая с приваренным шлицевым стержнем составляет телескопическую вилку.
Скольжение шлицев телескопической вилки в пазах шлицевой втулки обеспечивает изменяемую длину вала для работы в условиях переменных расстояний между механизмами. Для снижения трения и увеличения срока службы передачи поверхность трения шлицевой втулки покрывается защитным слоем полимерного материала «Рильсан» (Rilsan). Материал обладает свойством самосмазываться в присутствии атмосферной влаги и не требует дополнительного обслуживания. Шлицевое соединение защищается от попадания влаги и твердых частиц уплотнением в виде полиуретанового кольца.
Карданный вал Урал 5440-2201010 специально разработан для эксплуатации в тяжелых условиях работы: большая нагрузка на оси, бездорожье, обслуживание в полевых условиях.
Сопрягаемые детали и присоединительные размеры
|
Фланец аналог |
64226-2201049 (со шлицами по ISO 12667) 84-2205023 |
|
Соединение с фланцем |
4 отв.х15 |
|
Диаметр расположения отверстий, мм |
150 |
|
Крестовина аналог |
7522-2201025-02 (крепление стопорными кольцами) 84-2205025 |
|
Подшипники крестовины аналог наружный диаметр, мм внутренний (диаметр шипа крестовины), мм |
804709А2С10 BBUA 4157PB (Германия) 62 45 |
Профилактическое обслуживание
Основной причиной выхода из строя карданных валов является разрушение игольчатых подшипников и деформация шипов крестовины из-за недостаточной смазки.
Смазочный материал (смазка № 158, Литол 24, Shell EP2, Castrol MS3 и т.п.) подается к подшипникам по внутренним каналам. Для пополнения смазки в центр корпуса крестовины ввернута пресс-масленка (ниппель с шариком). Смазку рекомендуется пополнять через одно ТО-2. Технический ресурс крестовины до полного износа – не менее 100 тыс. км при соблюдении рекомендаций по обслуживанию.
Другой распространенный вид поломки карданной передачи – износ шлицевого соединения. Основной признак износа – боковой зазор. В ходе эксплуатации необходимо контролировать величину износа. При превышении установленного предела (0,55 мм) вал необходимо заменить.
Купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03
Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 можно купить по цене 21169 руб в компании Машсервис. Запчасть 5440-2201010-03 находится в подкатегории Шасси 63685, 6470, 6563, 6367, 6370, категории Запчасти Урал имеет код товара 57584. Описание и технические характеристики 5440-2201010-03 соответствуют заявленным, устанавливается и применяется на спецтехнике Урал согласно руководству использования завода производителя. Закажите 💡 обратный звонок и наш менеджер свяжется с вами в ближайшее время. Время работы интернет магазина Пн-Пт с 9:00 до 17:00 часов, МСК+2. Доставка по России, страны СНГ, любую страну Мира.
Если не знаете, где купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 позвоните ☎ 8 (800) 511-80-74 (звонок бесплатный) и оставьте заявку по телефону. Напишите нам на почту, через мессенджеры или формы обратной связи расположенные на сайте или вышлите фото запчасти удобным для вас способом, наши менеджеры помогут сделать заказ, подберут аналоги, заменители, ремкомплекты.
Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 можно купить в Челябинске, Москве, Санкт-Петербурге, Екатеринбурге, Краснодаре, Нижнем Новгороде, Перми, Красноярске, Уфе, Казани, Тюмени, Новосибирске, Нур-Султан. Для оформления заявки необязательно приезжать к нам в офис, просто напишите на нашу почту 🍒 info@ms-74.ru, или оформите заявку используя функцию онлайн заказа, свяжитесь с нами напрямую по указанным телефонным номерам или добавьте запчасть в корзину и подтвердите заказ, после получения заявки мы свяжемся с вами.
Что бы купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 по низкой цене 21169 руб. звоните 📞 8 (800) 511-80-74 и оформляйте заказ, мы сделаем все возможное, чтобы вы были довольны нашими услугами. Если у вас есть вопросы или вы хотели уточнить некоторые детали про технические характеристики, замену, аналоги, размеры, принцип работы, устройство, схему подключения - звоните, пишите и отправляйте заявки нашим менеджерам.
Отправьте свое сообщение через мессенджеры 🚩 Telegram - Viber - Whatsapp - наши менеджеры готовы помочь с выбором качественных запчастей, ответят на самые сложные вопросы, дадут рекомендации. Подберите интересующий товар на сайте и купите его в нашем интернет магазине по выгодной цене 2024 года. Ждем ваших обращений.
Информация о доставке
Мы не берем оплаты за доставку заказа до транспортных компаний, и доставим Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 до ТК абсолютно бесплатно, чтобы сэкономить ваш бюджет. Стоимость доставки в гopoдa и нaceлeнныe пункты России, страны СНГ, зaвиcит oт вeca, oбъeмa груза, a тaкжe перевозимого paccтoяния, paccчитывaeтcя ТК пpи оформлении заказа.
Звоните, пишите и отправляйте заявки с сайта, если хотите купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 по выгодной цене 21169 руб. Доставка заказа осуществляется курьерской службой (выбирает Заказчик) транспортной компанией до грузового терминала в вашем городе. По прибытию груза на терминал, перевозчик свяжется с вами и сообщит где и когда можно забрать заказ. Заказ можно получить по доверенности от организации (Взять у Заказчика) паспорту в случае если груз отправлен на частное лицо.
🚀 Калькулятор доставки. В представленной форме можно рассчитать примерный срок доставки груза в днях. Выберите ближайший к Вам город куда будем доставлять заказ.
Способы оплаты
Если Вы хотите купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 возможны 3 варианта оплаты:
- Безналичный расчет - на банковскую карту.
- Банковский перевод - перевод всей суммы на реквизиты Машсервис.
- Наличный расчет - оплата наличными средствами при самовывозе, либо при получении (в случае доставки нашими силами, транспортной компанией).
Овормляя заказ выбирайте один вариант оплаты, не допускается перевод средств разными способами в счет оплаты одного заказа. Во избежание конфликтных ситуаций до момента получения рекомендуется сохранять все квитанции и чеки, подтверждающие вашу оплату, перевод.
По всем вопросам оплаты вы можете обращаться по указанным на сайте телефонным номерам, или пишите нам на почту 🍒 info@ms-74.ru мы скажем в каком из наших филиалов можно купить Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 в России. Будем рады конструктивному диалогу.
Возможны 3 варианта:
- Из корзины. Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 можно купить в Челябинске, Москве, Санкт-Петербурге, цена за штуку 21169 руб, просто добавьте Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 в корзину, это просто, кликните на кнопку "Купить". Далее проверьте полученный перечень в корзине (корзина находится в верхнем правом уголу страницы) переходите к оформлению: укажите свои данные, мы подготовим заявку и свяжемся с Вам. Для удобства и гарантированной связи с вами просим указать ФИО, телефон, электронную почту и вашу организацию.
- Через форму "Задать вопрос по данному товару". Заполните информацию в форме: свое имя, почту, подробную информацию, вопросы которые вас интересуют. После обработки обращения, менеджер свяжется с вами и уточнит все подробности.
- Напрямую по звонку. Свяжитесь с нами, позвонив по телефонным номерам из раздела "Контакты" наши филиалы есть в России: в Челябинске, в Москве, в Санкт-Петербурге. в Перми, в Красноярске, в Уфе, в Казани, в Тюмени, в Нур-Султан. Вы можете заказать 💡 обратный звонок далее укажите свои данные и отправьте заявку, после чего мы свяжемся с вами в рабочее время и ответим на все вопросы.
Обратите внимание, что окончательная заявка на Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 формируется нашим специалистом только после обсуждения всех подробностей по телефону, отправка заявки лишь в электронном виде с сайта вас ни к чему не обязывает. Тоже самое касается согласования времени и сроков поставки.
Внимание! Ошибки при указании своего телефона или адреса доставки влекут за собой потерю времени и дальнейшую задержку, невозможность связаться с вами. Просим внимательно проверять предоставленную информацию перед отправкой.
Как сделать возврат
Чтобы вернуть Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 убедитесь в том, что:
- Приобретенная запчасть подлежит возврату и обмену.
- Не был в употреблении и имеет товарный вид.
- Имеются документы, подтверждающий факт и условия покупки.
- Первоначальная упаковка сохранена и не повреждена.
- Находится в полной комплектации и со всеми принадлежностями, указанными в документации, видна маркировка (техническом паспорте, заменяющем его документе).
По возврату и гарантии обращаетесь в наши филиалы, звоните по указанным на официальном сайте телефонам.
- На всю продукцию распространяется гарантия завода производителя. Срок гарантии указывается на упаковке, во вкладыше, сайте производителя.
- Вы купили Вал карданный с КПП на средний мост L=1703+60 мм. (Урал-63685) (АЗ УРАЛ) 5440-2201010-03 в одном из наших филиалов и хотите сделать возврат, то согласно статье 25 Закона о защите прав потребителей в России, Вы имеете право сделать возврат в течение четырнадцати дней, обменять его на другой или купить аналогичный в одном из наших филиалов в Челябинске, в Москве, в Санкт-Петербурге, в Екатеринбурге, в Перми, в Красноярске, в Уфе, в Казани, в Тюмени, в Нур-Султан.
Технические характеристики вала 5440-2201010-03
|
Типоразмер |
VIII |
|
Обозначение |
5440-2201010-03 |
|
Исполнение |
Схема 1 |
|
Предельный передаваемый крутящий момент, Нм: без деформации без разрушения |
22 700 30 000 |
|
Труба заготовки |
105х6 |
|
Минимальная длина вала, мм |
1703 |
|
Длина хода телескопического шарнира, мм |
60 |
|
Максимальный угол поворота шарнира a, град |
24 |
|
Масса вала, кг |
68 |
